Данное изделие – новая силовая распределительная коробка, спроектированная и изготовленная согласно международным стандартам IEC и национальным стандартам Китая. Для комплектации применяются импортные электрокомпоненты или современные высокотехнологичные компоненты отечественного производства.
Данное изделие – новая силовая распределительная коробка, спроектированная и изготовленная согласно международным стандартам IEC и национальным стандартам Китая. Для комплектации применяются импортные электрокомпоненты или современные высокотехнологичные компоненты отечественного производства.
Распределительные коробки предназначены для распределения электроэнергии силовых нагрузок и осветительных сетей в сетях переменного тока частотой 50 Гц с напряжением до 600 В, выполненных по схеме трехфазной трехпроводной или трехфазной четырехпроводной. Область применения – промышленные и горнодобывающие предприятия, торговые объекты, сфера услуг и гражданские здания.
Температура окружающей среды: температура воздуха не выше +40 °C и не ниже −10 °C; среднесуточная температура за 24 часа не превышает +35 °C.
Атмосферные условия: относительная влажность не более 50 % при максимальной температуре +40 °C; при более низких температурах допускается повышенная относительная влажность.
Отсутствие токопроводящей пыли, а также газов, вызывающих коррозию металлов и повреждение изоляции.
Отсутствие сильных вибраций и сотрясений; установка строго вертикальная, допустимый угол наклона не более 5°.
Высота над уровнем моря не более 2000 метров.

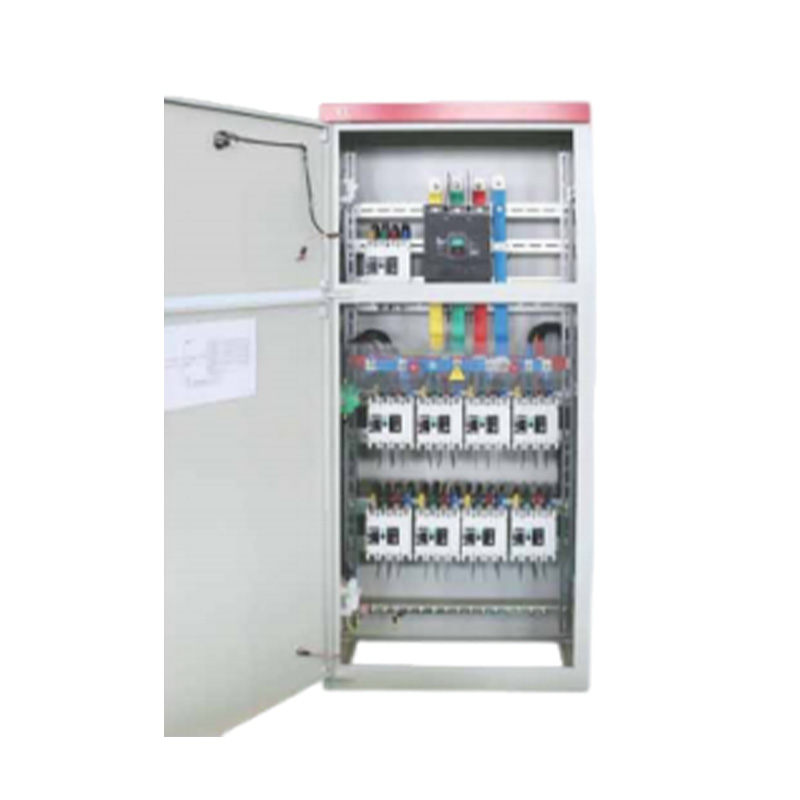

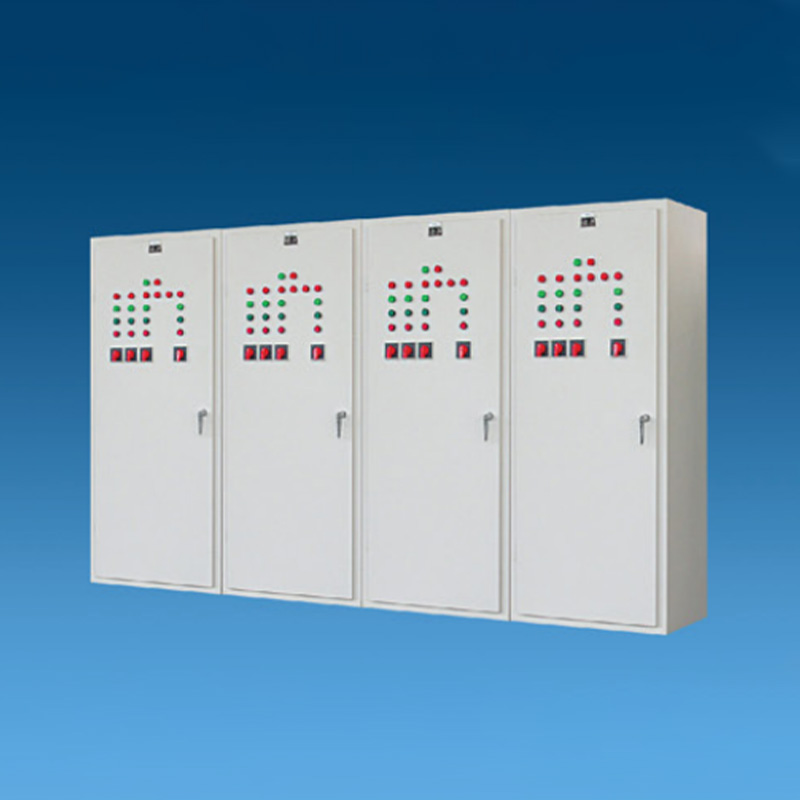

Силовые распределительные коробки (шкафы) имеют герметичную конструкцию. Корпус обычно изготавливается сваркой из стальных листов или сборкой из профилей. На левой и правой внутренних стенках приварены стойки для монтажа электрооборудования. Рукоять ножевого выключателя расположена на правой части передней дверцы для переключения питания. На дверце можно установить вольтметр, амперметр, сигнальные лампы и кнопки управления; доступ для обслуживания внутреннего оборудования открывается при распахивании дверцы.
Внутреннее оборудование монтируется на планочных каркасах, что обеспечивает гибкую и компактную компоновку, а также простоту технического обслуживания и ремонта.
