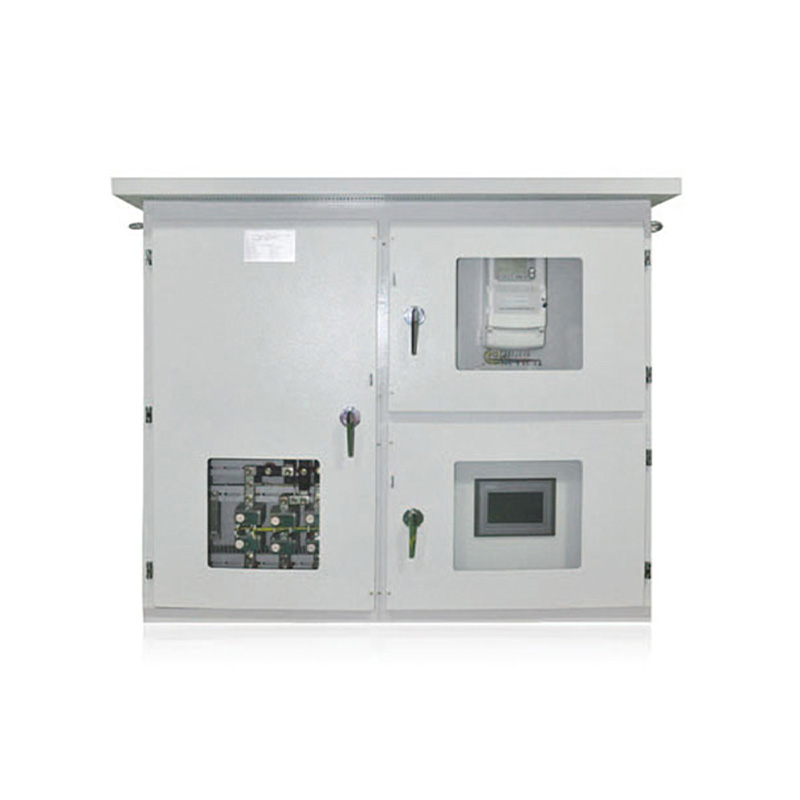

Шкаф JP – это комплексный низковольтный распределительный щит для трансформаторов, устанавливаемых на опорах на открытом воздухе. Объединяет функции распределения электроэнергии, учета, компенсации реактивной мощности, защиты и мониторинга. Является стандартным оборудованием при модернизации сельских и городских электрических сетей, в обиходе именуется комплексным распределительным щитом.
Материал корпус: нержавеющая сталь толщиной 2 мм или холоднокатаная сталь с порошковой окраской; конструкция с двойной дверцей, защищена от дождя и пыли.
Конструкция: вертикальное или горизонтальное исполнение, схема один ввод и несколько отводов (чаще всего один ввод – три отвода).
Степень защиты IP54, монтаж на опоре или напольная установка на открытом воздухе.
Номинальное напряжение: переменный ток 380/400 В, частота 50 Гц.
Номинальный ток: не более 630 А (стандартно для трансформаторов мощностью 200/400 кВА).
Изоляционное напряжение: 690 В, устойчивость к импульсному напряжению 6 кВ.
Отключающая способность при коротком замыкании: не менее 50 кА, показатели динамической и тепловой устойчивости соответствуют нормативам.
Мощность компенсации: подбирается в диапазоне 10–40 % от мощности трансформатора, реализована общая и индивидуальная компенсация.
Функции защиты: от короткого замыкания, перегрузки, перенапряжения, пониженного напряжения, обрыва фазы, утечки тока, молниезащита.
Опциональные интеллектуальные модули: дистанционный мониторинг, подавление реактивных гармоник, регулировка несимметрии трехфазной сети.
Маркировка модели: JP-0,4-□ (0,4 кВ, символ □ обозначает мощность компенсации или количество отходящих цепей).
Соответствует стандартам: GB 7251.12, GB/T 15576, IEC 60439-1.
Область применения: распределение электроэнергии на открытом воздухе в сельских и городских сетях, жилых кварталах, производственных цехах, сетях уличного освещения и других объектах.
